Einfaches Milliwatt Meter

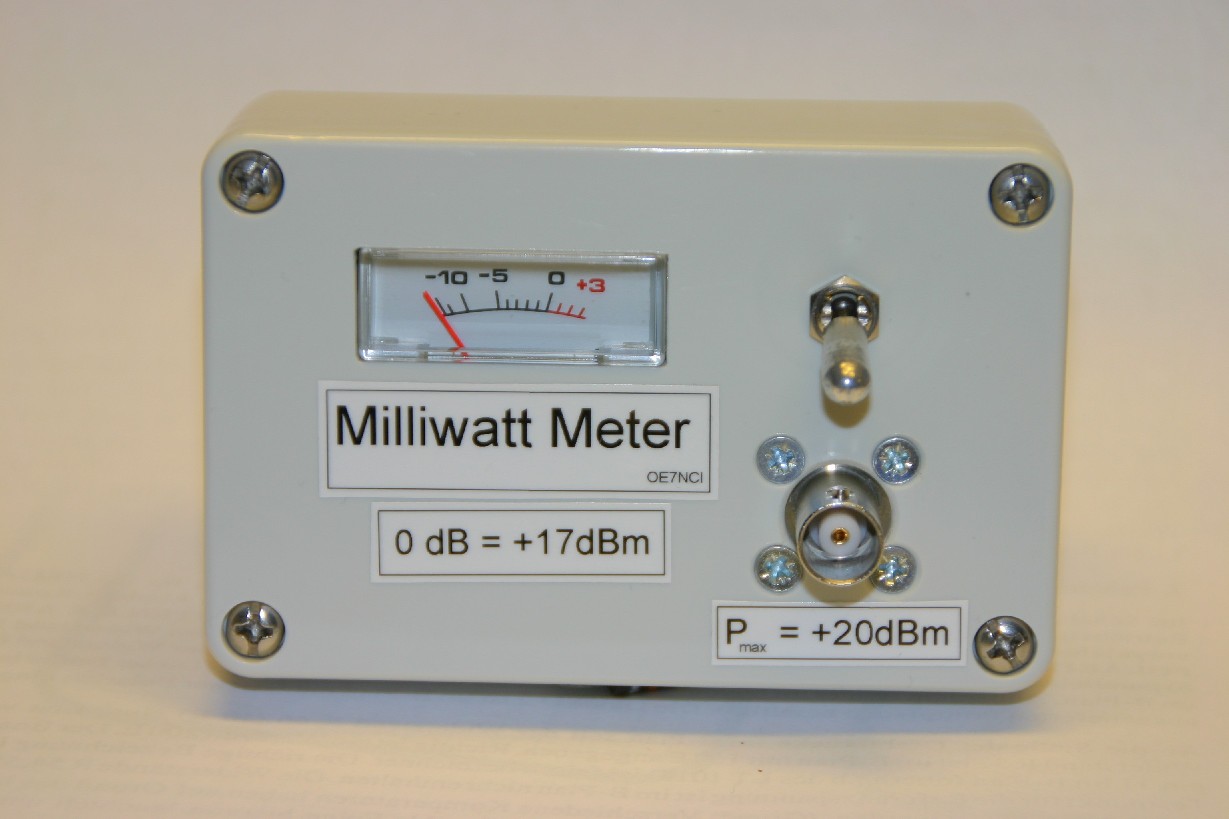

Für Abgleichzwecke bis in den unteren GHz Bereich (23cm) ist dieses kleine mW Meter brauchbar und, bei Bedarf, mit Bauteilen "aus der Bastelkite" schnell zusammengebaut. Die Genauigkeit und der "flache Frequenzgang" sind, bei HF gerechtem Aufbau (siehe Fotos), verblüffend.
Nur echte Snobs vergolden ihre Antennen !!
Josef präsentiert stolz seine vergoldete 23cm Antenne!
Bau eines 2m Senders

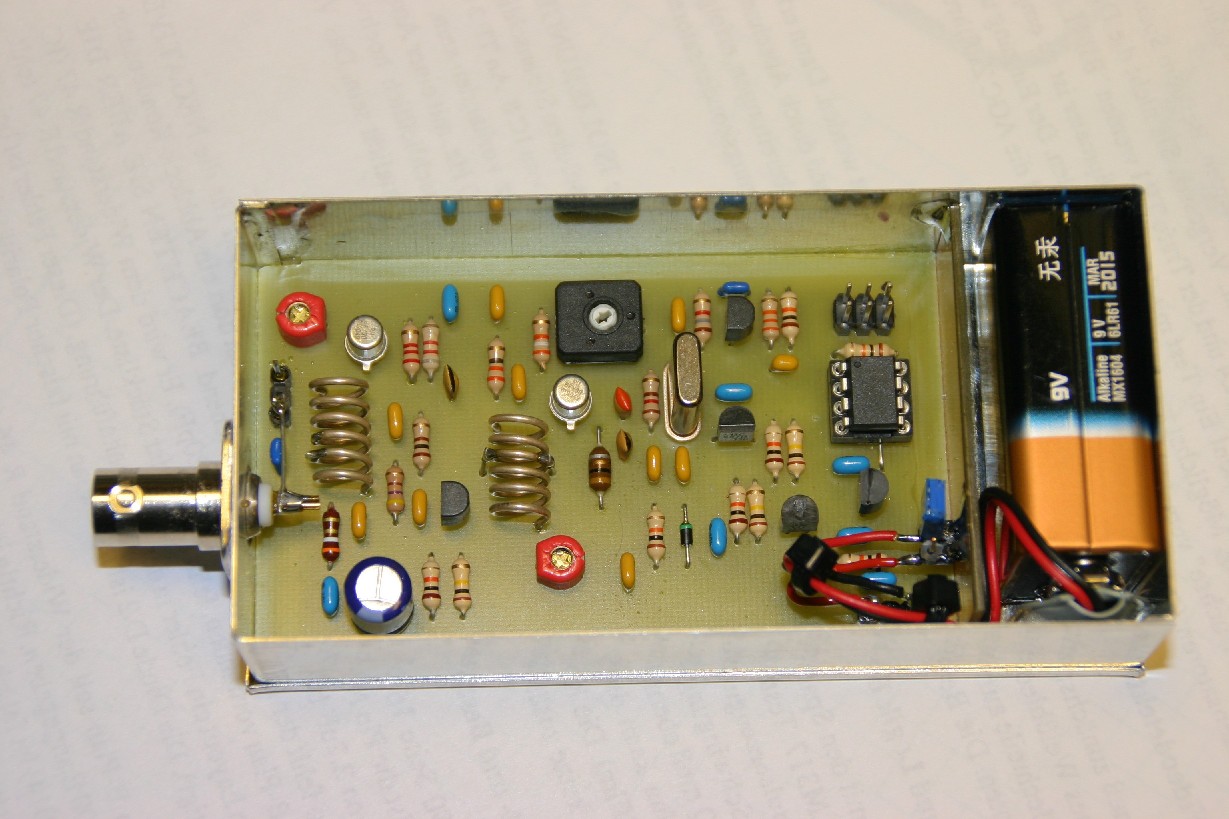

Für Messzwecke (Antennen, Baken zur Beobachtung von Ausbreitungsbedingungen etc.) und als Fuchsjagdsender, ist ein kleiner, zuverlässiger Quarzsender, den wir als Vereinsprojekt in größerer Stückzahl gebaut haben, oft sehr hilfreich. Das kleine Ding wird mit einem ATTINY13 Prozessor gesteuert. Je nach Programmierung können automatische Bakentexte in AM, FM, FSK etc. als CW Signal gesendet werden.
Einschaltverzögerung der +5V Versorgung, zum Schutz der GAASFETs in den 13cm / +23dBm ATV Sendern
In der Originalversion der 13cm TX Module fließt in der Zeit zwischen dem Anlegen der +5V Versorgungsspannung und dem vollständigen Aufbau der negativen Gatespannung durch einen 7660, der ebenfalls an dieser Versorgungsspannung hängt, ein bis zu 2A hoher Drain Strom durch die CLY2 GAASFETs. Ströme dieser Größenordnung liegen weit über dem maximal zulässigen Drainstrom der CLY2 und führen häufig zur Zerstörung dieser GAASFETs. Die gegenständliche kleine Zusatzschaltung verhindert zuverlässig das Anlegen der +5V Versorgung an die Module, solange die negative Gatespannung nicht in ausreichender Höhe vorhanden ist. Die Zeit zwischen dem Anlegen der Versorgungsspannung an einen 7660 und dem vollständigen Aufbau der entsprechenden Ausgangsspannung kann, je nach Beschaltung, bis zu 2 Sekunden dauern.
Die Konstruktionszeichnung mit Abmessungen:
